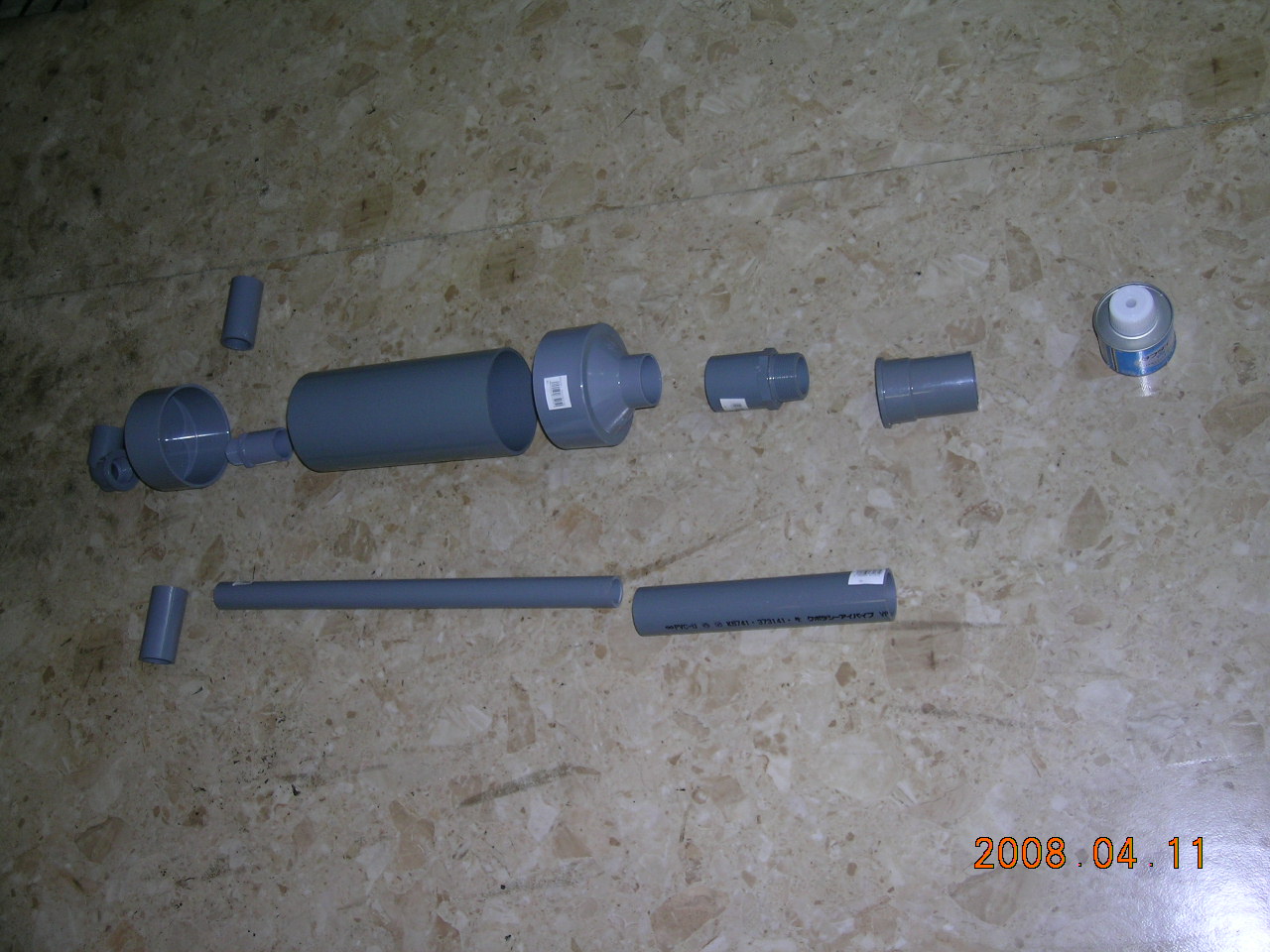

用意した塩ビパーツです。

価格は約2,500円でした。

サイクロン発生の基本部分です。

一番困難ところです。

接着剤が硬化するまで、針金で縛りました。

接着後の図です。

組立て前の部品群です。

保存ビンの蓋に穴を明け、ネジ継ぎ手を利用して両側から締め込んでいます。

吸引ホースは30φの脱水ホースです。 3mで1,500円でした。

掃除機本体は独身時代の新生活に購入したものです。（40年物）

所定位置にセットの図です。

デッドスペースを利用しています。

集塵ポットは保存ビンを使用し、本体から吊り下がった状態になっています。

保存ビンは密閉度も高く、透明な為ゴミの貯まり具合一目瞭然です。

集塵結果です。

切子は勿論のこと、塩ビの削り箔まで分離してくれています。

最近、掃除がとても楽しみです。（08.04.22）

何せ、切子等をガンガン集めてくれます。

そして、いままでの作業痕が地層のようになっています。

２×４材を使い、作業台を造りました。(08.05.03)

その際出た鋸クズもこの通り綺麗に集めてくれました。
