ケガキ作業に必要なハイトゲージですが、デジタルノギスを改造しデジタル・ハイトゲージを造りました。




デジタルノギスの爪をカットします。


 オークションで1,200円でGetしたものです。

続いてボディ部の加工です。

造ったばかりのフェイスミルですが、テストを兼ね大活躍です。


ボディ端部の加工です。


外形削りが完了しました。


バリが出ている面を加工した時はチップの位置が若干ズレておりました。

修正して加工した面は一番手前側のコーナーです。

綺麗に仕上がっています。



続いてノギスを立てる溝部の加工です。


これまでに出来上がった部品


ちょっと仮組みです。


固定用のネジ穴を加工




グリップ部をボールエンドミルで加工します。


続いてホルダー部の加工です。

FBを削ります。

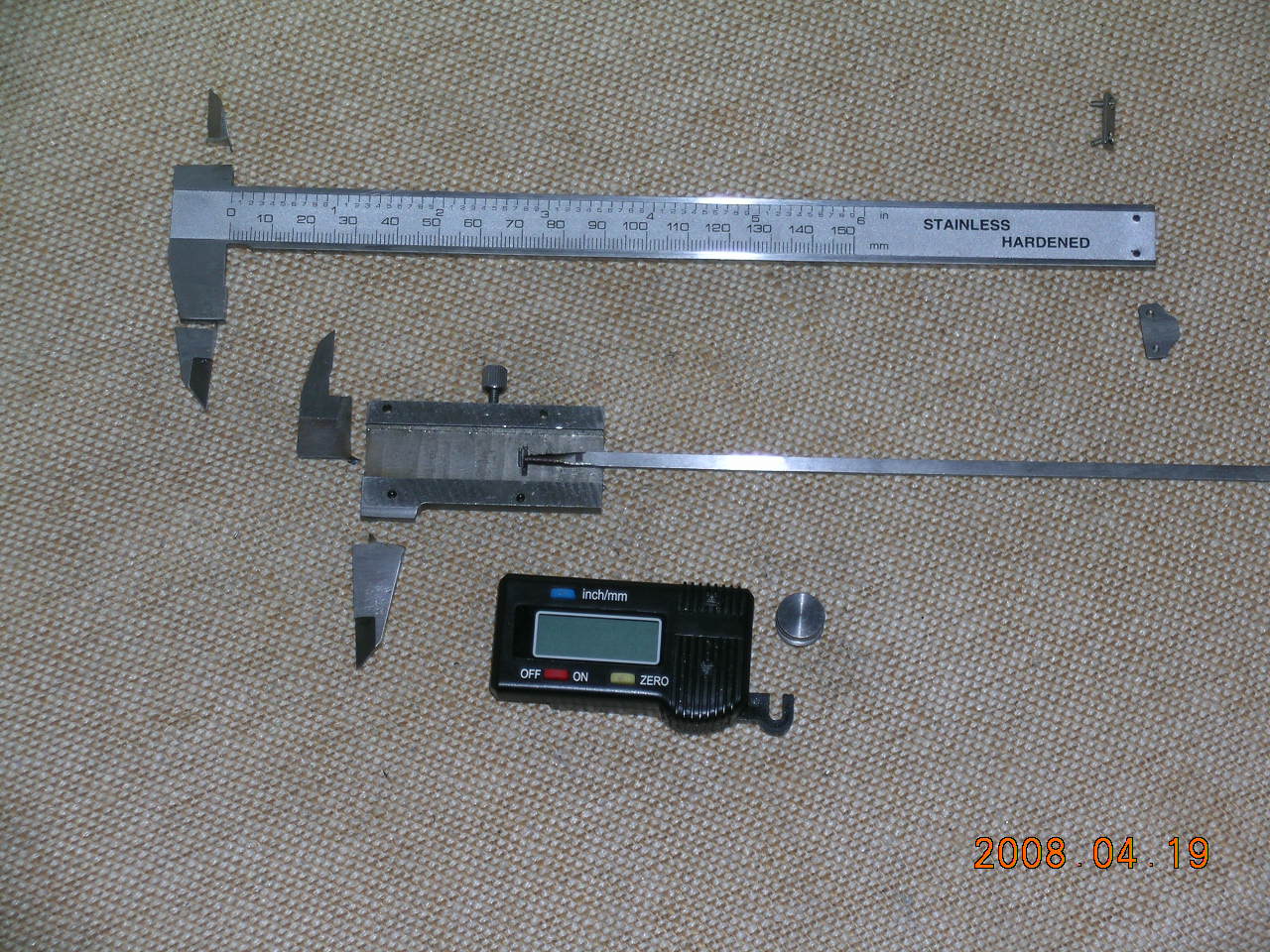

削りだした部品です。


心臓部の構成部品


またまた、仮組みです。


裏側はこんな感じです。


掌が当たる部分をR加工します。

逆Rカッター中々使えます。


台座底面に座グリを入れます。


全部品です。

今回、新たに造った部品は3点のみです。


台座部分はジンク塗装、ホルダー部はクリア塗装を施しました。

ケガキ針はヤフオクでGetした折れた超硬ドリル(シャンクは約3.17mm)です。

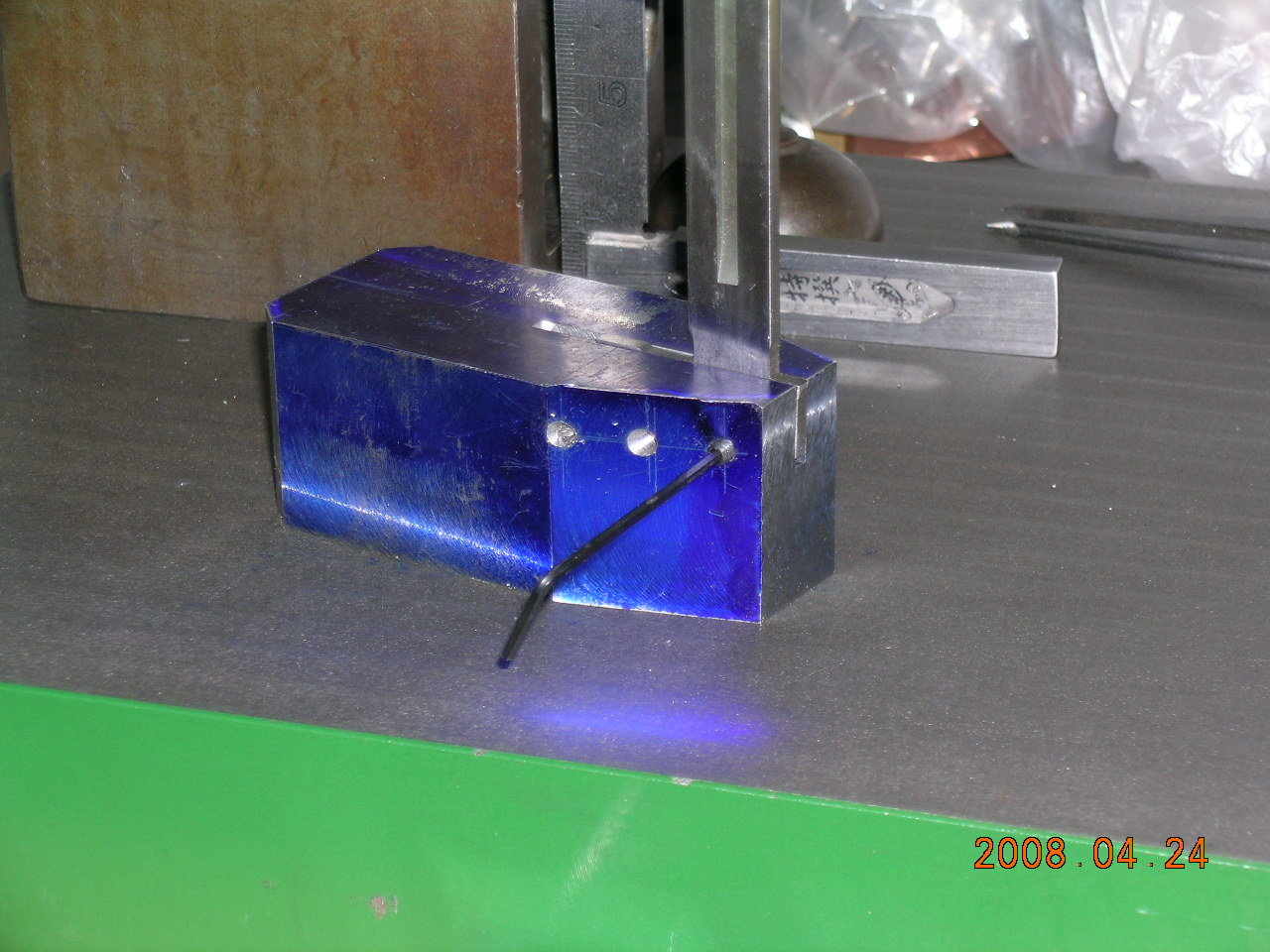

微調整ノブを利用しますと、指定する寸法の再現も、意外と簡単にできます。

当初懸念されたケガキ時の捩れ・倒れですが、ケガキ寸法が100mm程度な上、軽くケガける針のお陰で心配無用の状況です。(ノギスの固定方法も効果が大きい??)
